Клапани мигалки
Клапани мигалки - це різновид пилового затворного обладнання безперервної дії. Необхідні установки для ефективного функціонування пиловловлюючих агрегатів.
- Категорії:
- Клапани мигалки, Устаткування для завантаження / розвантаження матеріалу
- Бренд:
- АГРОТЕХКОМ
Вони затребувані для своєчасного проведення розвантаження бункерів аспіраційних пиловловлювачів від пилоподібних і золооподібних мас. Передбачають автоматичний процес функціонування без участі оператора. Пилевивантажні клапани по типу мигалки дозволяють здійснювати видалення пилових мас не перериваючи роботу обладнання, забезпечуючи герметичність бункера пиловловлювача. Вони не допускають підсмоктування повітряних мас в бункерах аспіраційних або золоуловлювальних установок за рахунок розрядження повітряного простору в процесі вивантаження пилу. Це пристрої автономного типу, що не потребують підключення до електрики. Клапани мигалки автономні рекомендується застосовувати з показниками розрідженості повітряного простору до 6 кПа. Виробляються пиловивантажні механізми по типу виконання:
- МГ – одинарні клапани мигалки. Їх установка рекомендована при значенні показника разрідженности повітряного простору до 1000 Па.
- МГ2 – подвійні вивантажувальні затвори мигалки. При великих параметрах розрядження виправдано послідовне облаштування двох автономних пристроїв. Моделі даного типу ефективні для запобігання підсосу повітряного середовища в бункерах очисного обладнання під розрядження в процесі вивантаження золи або пилу.
Проводиться установка клапанів мигалок на вертикальних ділянках магістралей.

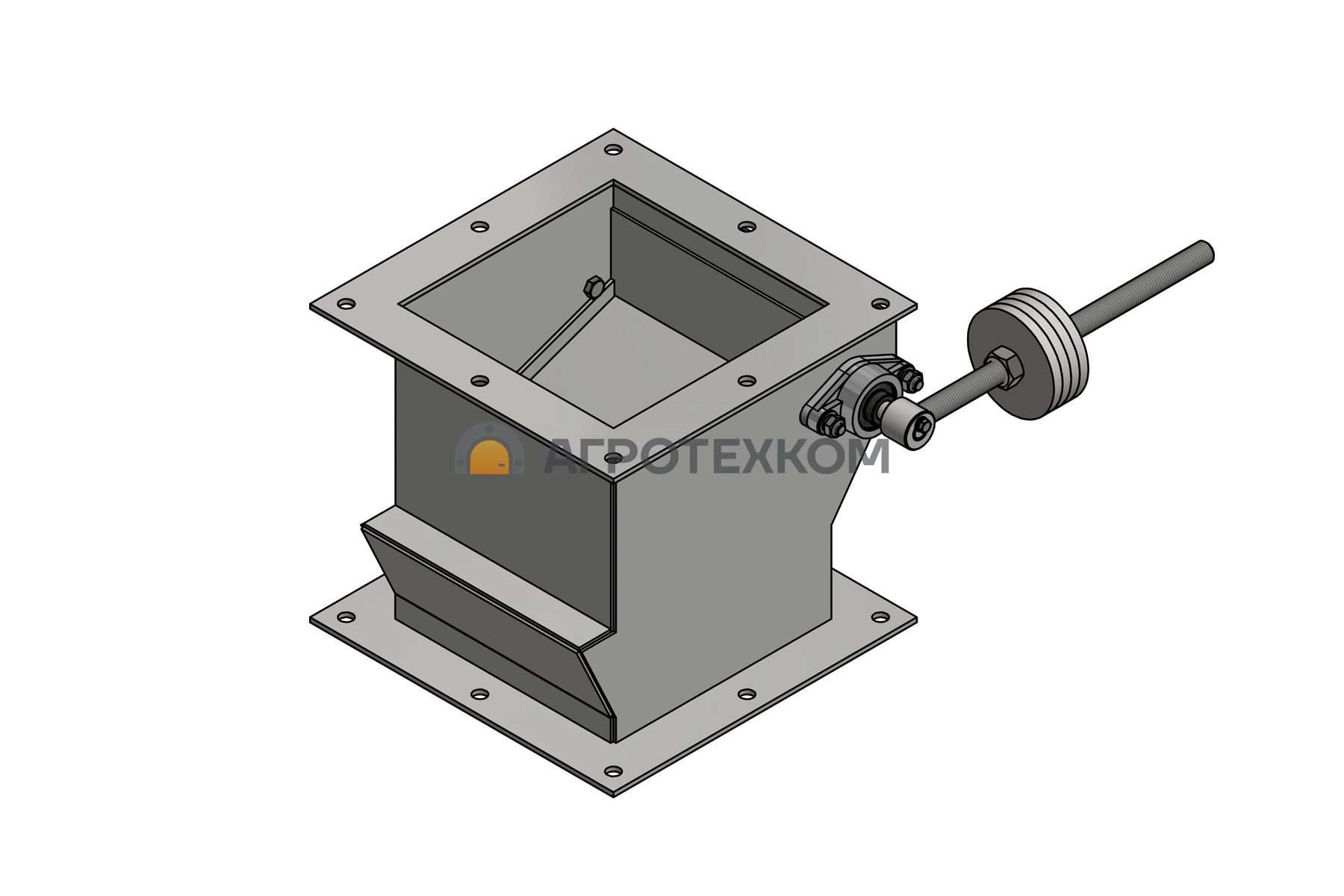

Особливості конструкцій
Клапани мигалки розроблені із застосуванням простих і надійних конструктивних рішень, які забезпечують герметичність в системах уловлювання пилу і золи.
- Металевий корпус затвора, з прийомним і вивантажним вікнами, виконаними у формі квадрата. Для його виготовлення в залежності від специфіки функціонування застосовують вуглецеві, леговані або нержавіючі стали.
- Заслінка розташована всередині корпусу затвора. Передбачено покриття внутрішніх і зовнішніх поверхонь заслінки антикорозійним складом.
- Противага. Важіль із спеціальним вантажем виконують функцію противаги. Закріплення грузика на важелі виробляється за допомогою стопорного болта. Передбачена можливість регулювання розташування вантажу на важільному механізмі, що дозволяє найбільш ефективно використовувати противагу.
Матеріальне виконання автономних клапанів мигалки залежить від виробничих потреб замовника. Можливе виготовлення з різних металів із застосуванням матеріалу різноманітної товщини.
Опис процесу функціонування
Клапани мигалки автономного типу забезпечують автоматичне закриття заслінки, які відкриваються (блимають) в результаті дії на неї установленої ваги. Вивантажний затвор мигалка зазвичай знаходиться в закритому положенні. Пил або зола з бункера виявляються в зоні затвора, який закритий заслінкою, в результаті дії противаги. Видалення пилових мас з автономної мигалки клапанного типу здійснюється після накопичення її в зоні заслінки по вазі, перевищує вагомість противаги. Здійснюється відкриття заслінки і видалення пилових і золообразних мас з затвора зони через вивантажне вікно. В результаті спорожнення затвора зони, заслінка зайнявши свою попередню позицію за рахунок дії противаги, і вивантажувального вікна герметично закривається.
При застосуванні вивантажного затвора у виконанні мигалка подвійна, функціонування мигалок здійснюється послідовно. Після відкриття першої заслінки пилові маси вивантажуються на другу. Після розвантаження перша заслінка щільно закривається, при цьому виробляється відкриття другої та здійснюється вивантаження пилових мас через вивантажне вікно. Система мигалка подвійного виду гарантує виключення підсмоктування повітряного середовища в очисні системи.
Для ефективної роботи клапана мигалки необхідна професійна настройка установки, регулювання оптимального місця розташування вантажу, щоб виключити підсмоктування повітряних мас в виряджений простір і осипання пилу при коливаннях.
Основні сфери застосування
Клапани мигалки затребувані в багатьох виробничих галузях, облаштованих системами аспірації.
- Теплова енергетика і хімічні підприємства.
- Виготовлення будівельних і цементних сумішей.
- Машинобудування та металообробка.
- Металургійні та ливарні заводи.
- Деревопереробні і меблеві фабрики.
- Елеватора і млини.
- Виготовлення комбікормів.
- Хлібопекарні і цукрозаводи.
- Тютюнові фабрики.
Наша компанія надає можливість придбати надійні клапани мигалки як самостійне обладнання, так і в складі з циклонами і аспіраційними установками.
