Применение скребковых транспортеров
![](https://agrotehkom.ua/wp-content/uploads/2021/04/IMAG0168-scaled.jpeg?v=1620209225)
Скребковый транспортер – необходимое на многих производствах устройство, которое можно купить в нашей компании. Для своих клиентов мы предлагаем широкий модельный ряд продукции известных производителей, обеспечивая также доставку, монтаж и прочие сопутствующие услуги эксплуатации. При этом цена изделий удивит вас своей лояльностью.
Применение скребковых транспортеров
Передвижные скребковые конвейеры используются в разнообразных сферах производства, где необходимо перемещение кусковых, зернистых и пылевидных грузов. Их функционирование базируется на следующем принципе: грузы с помощью скребков перемещаются по неподвижному желобу. При этом именно скребки являются движущимся элементом конструкции, так как закреплены на приводной части.
Несмотря на сходство конструкции, существуют разнообразные типы и модели скребковых конвейеров, каждый из которых имеет специфическое назначение. Вся совокупность разновидностей скребковых транспортеров делится на несколько основных групп:
- С высокими скребками.
- С погружными скребками.
Скребковый конвейер первой группы наиболее эффективен при перемещении грузов на дистанции до 100 метров. Устройства данного типа сравнительно легкие и мобильные – их можно устанавливать практически в любом месте, где есть возможность прокладки желоба. Сыпучие или кусковые грузы погружаются посредством загрузочной воронки в желоб транспортера.
В зависимости от модели, привод может иметь рабочей нижнюю свою часть, верхнюю или же обе сразу. Особенность таких устройств – необходимость полного совпадения конфигурации желоба и скребков. Они могут иметь прямоугольные, полукруглые или трапецеидальные контуры сечения. Материал и тип производства для скребков и желобов выбирает завод-производитель, но чаще всего это металл, обрабатываемый способом штамповки или литья.
Работа оборудования с погружными скребками основывается на сплошном волочении – грузы перемещаются непрерывным потоком. Такие устройства наиболее эффективны для транспортирования мелкокусковых, зернистых, пылевидных и порошкообразных насыпных грузов. Особенность транспортеров указанного типа в том, что перемещаемые грузы не должны быть очень прочными и не должны терять свои качественные характеристики при дроблении.
В каждой из охарактеризованных групп скребковых конвейеров присутствует много разновидностей оборудования, а потому их следует рассмотреть более подробно.

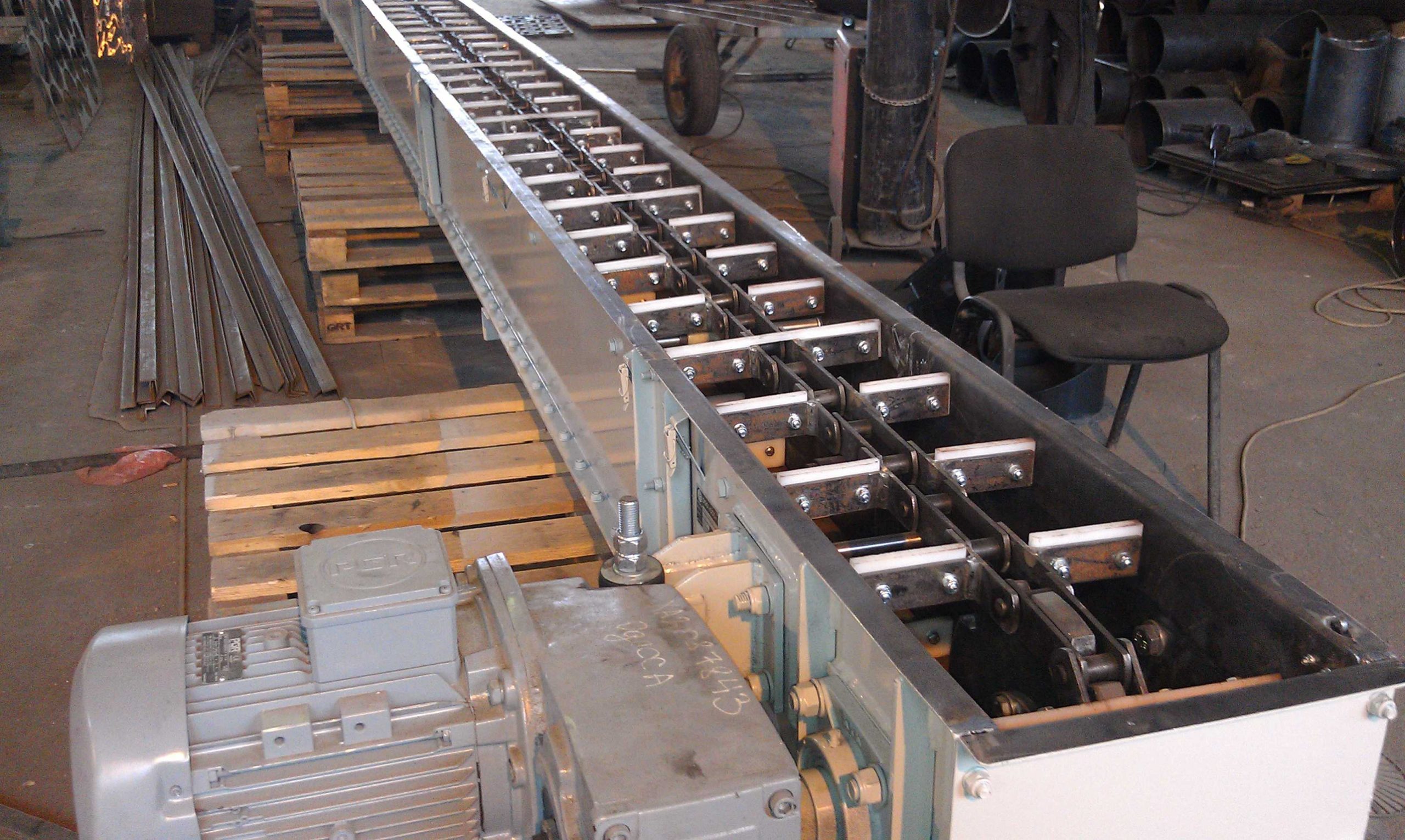

Цепные скребковые конвейеры
Транспортер скребковый цепной предназначен для перемещения сыпучих веществ в пищевой, химической, целлюлозно-бумажной, деревообрабатывающей, металлургической и пр. промышленных сферах. Кроме того, конструкции данного типа могут успешно применяться в энергетике, железнодорожном и водном транспорте, строительстве и литейном производстве.
Особенность цепных конвейеров – это цепи, которые создают тяговое усилие. В зависимости от модели, цепь может быть одна или их может быть несколько. Некоторые модели позволяют установку разных цепей для транспортирования разного типа грузов.
Цепи в конвейерах устанавливают разнообразные:
- Пластинчатые.
- Кованые.
- Круглозвенные.
Скребковые цепные конвейеры имеют максимальный угол наклона до 15 градусов, что делает их незаменимыми при перемещении таких грузов, как сыпучие, зернистые, пылевидные. Наиболее популярно использование данного вида устройств для зерна – цепными транспортерами оснащают зерноперерабатывающие предприятия, транспортные галереи на элеваторах и мельницах. Наиболее популярны для зерновой транспортировки модели.
Цепные модели предназначены для транспортирования угля и горных пород (масс), реже – для доставки леса, поэтому применяются чаще всего на шахтах, реже – в котельных, на строительных работах.
Конвейеры– модели с автоматическим дистанционным управлением, позволяющие транспортировать зерно, муку, комбикорма, отруби, семена и пр. под углом до 45 градусов. Трассу оборудования можно делать горизонтальной, наклонной или полого-наклонной.
Дальность перемещения грузов цепными конвейерами составляет около 50 метров, а их показатели производительности находятся в пределах от 10 до 200 т в час – в зависимости от модели оборудования и типа перемещаемого вещества.
Скребковые транспортеры с перекидными клапанами
Перекидные скребковые транспортеры получили свое название благодаря оснащению специальным перекидным клапаном, с помощью которого можно переключать поток транспортируемого вещества. Расположение перекидных клапанов может быть разным. Их можно устанавливать:
- Под силос.
- Под бункер.
- На выходе конвейера.
- Перед фасовочным оборудованием.
Изменение направления движения потока транспортируемого вещества осуществляется пневмоцилиндром, находящимся внутри перекидного клапана. Лучше всего выбирать оборудование с маятниковым клапаном, в котором нет центрового вала. В таком случае будет исключена возможность просыпания транспортируемого вещества и, кроме того, элементы конструкции будут застрахованы от быстрого износа.
Перекидными клапанами можно дооборудовать обычные скребковые транспортеры, выбрав модель с необходимым выходным сечением. Кроме того, даже конвейеры, укомплектованные перекидным клапаном, можно дооборудовать специальным перекидным смотровым люком для предоставления возможности визуального контроля, как самой транспортировки, так и состояния клапана.
Ленточные скребковые конвейеры
Ленточно скребковые транспортеры предназначены для транспортирования сыпучих веществ под необходимым уклоном. Открытые скребки на таком агрегате закрепляются на ленте, которая может быть пищевого или непищевого назначения – все зависит от сферы применения оборудования. Областью применения также определяется и высота скребков. Чтобы исключить возможность просыпания ленты, ленточно-скребковые конвейеры, как правило, оснащены гофробортами.
Угол наклона данного вида транспортеров имеет очень широкий диапазон – от 0 до 90 градусов. То же касается и длины транспортировки, что делает их незаменимыми в промышленности разных отраслей, а особенно – пищевой.
Основные сферы применения ленточных скребковых транспортеров в пищевой промышленности:
- Перегрузка товаров из одного места в другое.
- Перегрузка насыпных или мелкоштучных веществ между конвейерами.
- Отвод предметов от упаковочной машины.
- Погрузка веществ в транспорт или выгрузка из него.
- Подача материалов, веществ, продукции в фасовочные бункеры.
Ленточные скребковые конвейеры удобно применять и для опилок, то есть для перемещения отходов деревообрабатывающей промышленности и лесопилок из производственных цехов в специальные помещения.
Навозоуборочные скребковые конвейеры
Скребковый транспортер навоза предназначен для удаления навоза любой консистенции и с любыми видами подстилок из животноводческих ферм. Применение цепных конвейеров, предназначенных для уборки навоза, целесообразно в тех случаях, когда животные находятся на привязном содержании.
Навозоуборочные скребковые транспортеры чаще всего производят с круговым движением.
Модель позволяет убирать навоз из фермерских помещений и погружать его на предназначенные для этих целей транспортные средства. Угол наклона данной модели не превышает 30 градусов, а высота подъема транспортируемых веществ – 2,7 метра. Комплектация оборудования включает пускозащитную аппаратуру, электрический кабель, трубы для его прокладки и болты для закрепления. Главный недостаток оборудования – необходимость отапливать животноводческие помещения в холодную пору года.
Модель, способная очищать от навоза животноводческие помещения с крупным рогатым скотом. Характеристики модели практически те же, угол наклона транспортера не более 30 градусов, а высота подъема– 2,7 метра. У данного типа конвейера присутствует и аналогичный недостаток – помещения, где он установлен, должны отапливаться при снижении температуры воздуха до -10 градусов.
Более доработанная модель скребкового навозного транспортера, позволяющая обслуживать одновременно от 100 до 110 голов крупного рогатого скота, обеспечивая до 96 % очищения помещений от навоза.
Расчет производительности
Прежде чем сделать выбор в пользу той или иной модели, необходимо рассчитать необходимую производительность. Расчет скребкового транспортера с переломом или без него осуществляют с помощью определения следующих данных:
- Размеров поперечного сечения желоба.
- Необходимых усилий в определенной точке (точках) тяговой цепи.
- Проверке прочности цепей.
- Нагрузке натяжного устройства.
- Мощности двигателя и привода.
На основании всех указанных данных можно подобрать модель скребкового транспортера, которая максимально удовлетворит требуемые характеристики и может с высокой эффективностью обеспечить перемещение нужных веществ.
Подержанное оборудование и запасные части
У нас можно также купить скребковый транспортер или же запчасти к разным моделям оборудования. Под запчастями мы понимаем как отдельные элементы конструкции, так и основные узлы.
